合模採用氣液增壓缸，適合注膠面積較大、注膠量大產品大批量生產
注膠壓力大小可由壓力調節閥調節
操作臺和熔膠系統採用分體佈局，使用靈活
注膠系統各部件採用模組化設計
自診功能和各種故障報警
三段控溫，膠缸、膠管和膠槍均可獨立控制
定時加熱、超溫報警和自動停止加熱功能
工作保護採用雙手操作按鈕、光柵
產品頂出裝置
運用範圍
頂式低壓注膠機系列，對左右平行連續式線材出線模具設計更合理可靠，適用於各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低（0-6Mpa），不會損傷零部件，無化學反應，成形快速，冷卻即成型，成型後產品具有絕緣與防水等性能。
廣泛應用於：電池、感測器、線圈、線束、連接器、PCBA等包封。
產品規格
設備尺寸（寬度，深度，高度） /重量 | 940mm x 840mm x 1865mm / 420kg |
佔地面積 | 940 mm x 1700mm |
工作檯面離地高度 | 1130mm |
包裝尺寸/重量 | 1200mm x 1250mm x 2000mm / 455kg |
溶膠系統 | 5升x 1 |
自動加料系統 | 選配 |
最大注膠量 | 5.8g / RPM |
注膠槍型號與角度 | LPMS-G08 x 1 / 36.4° |
注膠管 | 1.6m x 1 |
輸入電壓 | 200-240VAC/1Phase/ 50Hz |
溫控分區 | 3 |
溫度範圍 | 室溫至250℃ |
最大功率 | 4.5 Kw |
馬達功率 | 120W |
最低工作氣壓 | 0.5MPa |
用氣量 | 0.1 m3/min |
合模方式 | 氣液增壓缸 |
合模力 | 5T（選配10T) |
合模行程 | 150 mm |
脫模方式 | 氣缸 |
脫模力 | 2515 N |
脫模行程 | 25 mm |
控制系統 | 7 ”人機介面，PLC控制 |
安全保護 | 雙手操作按鈕、光柵 |
標準模具尺寸 | 230 mm x120 mm x150 mm / 25 kg |
模具最大尺寸 | 300 mm x 200 mm x150 mm |
機臺和模具外型尺寸圖

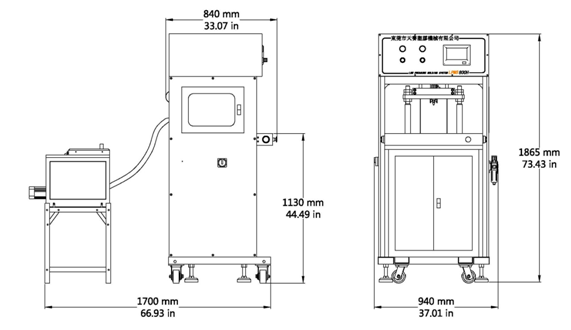

低壓注膠機機外形尺寸

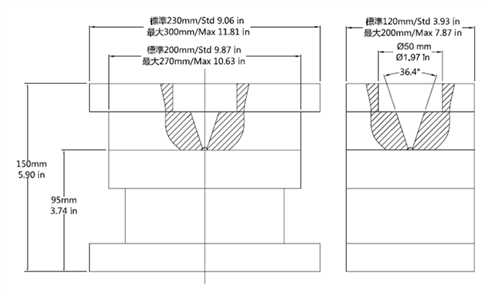

低壓注塑模具外形尺寸
